高圧用避雷器の製品紹介になります

高圧用避雷器

高圧・特高配電線から侵入する雷サージから機器を保護します。酸化亜鉛形避雷器（アレスタ、LA）。JEC-2374対応。3.3kVや6.6kV～33kVまで対応。激雷地区用や耐塩用、重耐塩用、屋内用、キュービクル用までラインアップ。

高圧配電用避雷器

6.6kV配電用避雷器 一般用

• GL-B6G-T、GL-B6G
• 高性能素子を使用した非直線抵抗性により続流が流れない、もっともスタンダードな避雷器

•
•

6.6kV配電用避雷器 耐塩用

• GL-B6DG2-T、GL-B6DG2
• 優れた耐汚損特性

•
•

6.6kV配電用避雷器 重耐塩用

• GL-B6DG5-T、GL-B6DG5
• 碍管構造がダブルスカートにより、耐汚損 特性に優れ、漏れ電流が少ない避雷器
• 塩害地域など過酷な環境に適応

•
•

6.6kV 5kA配電用避雷器 重耐塩用

• GL-B6SDG5-T, GL-B6SDG5
• 碍管構造がダブルスカートにより、耐汚損 特性に優れ、漏れ電流が少ない避雷器
• 塩害地域など過酷な環境に適応

•
•

6.6kV 5kA配電用避雷器 一般・耐塩共用

• GL-B6SG-T, GL-B6SG
• 放電耐量が大きいため、激雷地区に最適

•
•

6.6kV 10kA配電用ポリマー形避雷器

• MPGLS-B6D（屋外用：重耐塩用）
• MPGLSI-B6（屋内用）
• MPGLSI-B6-S（屋内据置用）

•
•

6.6kV 10kA配電用避雷器

• GLS-B6D-N（屋外用：一般・耐塩共用）
• GLS-B6D-T（屋内用）
• GLS-6M（屋内据置用）
• ギャップレスタイプで優れた応答特性
• 放電耐量が大きいため、激雷地区に最適

•
•

3.3kV, 6.6kV屋内用避雷器

• GLI-3G, GLI-6G, GLI-6SG
• 屋内用で高性能、小型で軽量

•
•
•

3.3kV, 6.6kVキュービクル用 断路機構付き避雷器

• CA-3H、CA-3SH、CA-6H、CA-6SH
• 三極連動式断路機構付きのキュービクル用避雷器

•
•
•

3.3kV, 6.6kV配電用避雷器

• GL-6R（一般用）、GL-3R（一般用）、GL-6DR（耐塩用）、GL-3DR（耐塩用）
• JR仕様の配電用避雷器

•

1500V直流電車線路用避雷器

• GL-15DR
• 直流公称電圧1500V・放電開始電圧 9kV以上

直流電車線路用避雷器

1500V直流電車線路用避雷器

• GL-15DR
• 直流公称電圧1500V・放電開始電圧 9kV以上

特高配電用避雷器

22kV, 33kV特高配電用ポリマー形避雷器

• MPGLシリーズ
• ポリマー外被により小型軽量で、取り付け及び取り扱いに便利

•

22kV, 33kV特高配電用避雷器

• GL-B28AJ（一般用）
• GL-B28SJ（一般用）
• GL-B42SJ（一般用）
• GL-B28AD（耐塩用）
• GL-B28SD（耐塩用）
• GL-B42SD（耐塩用）

•

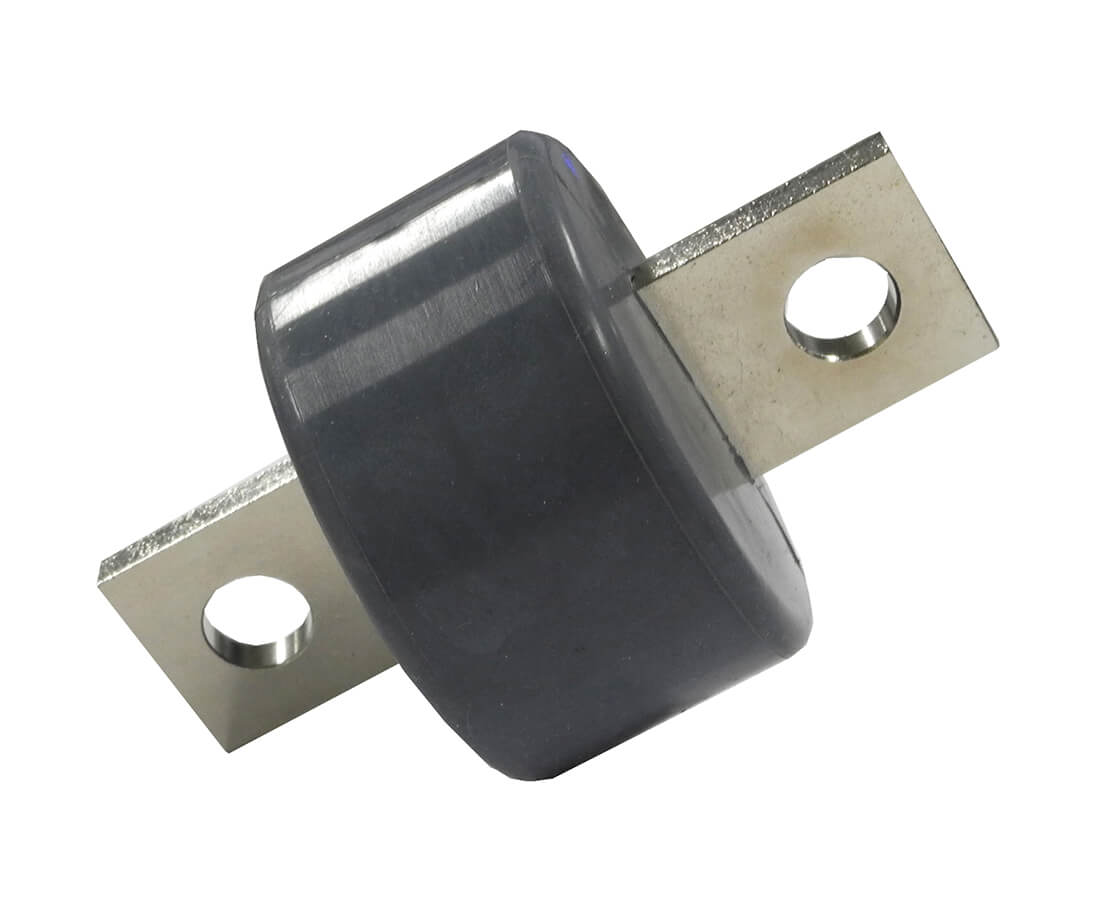

高調波引き込み現象防止装置

ハーモニックプロ

• GLI-L24L、GLI-L56L
• 高調波引き込み現象防止装置

避雷器付属機器

LAコネクタ 避雷器接続端子

• ST-D3
• 避雷器の保守や点検作業が安全・簡単に実施可能

鳥害対策用LAコネクタ 避雷器接続端子

• ST-D4S、ST-D4L、ST-D5S、ST-D5L
• 避雷器上部をカバーすることで、鳥の巣造りが原因の地絡・短絡事故を防止

被覆貫通形コネクタ

• KZ2-100U
• 高圧本線と張力のかからない分岐線の接続

•

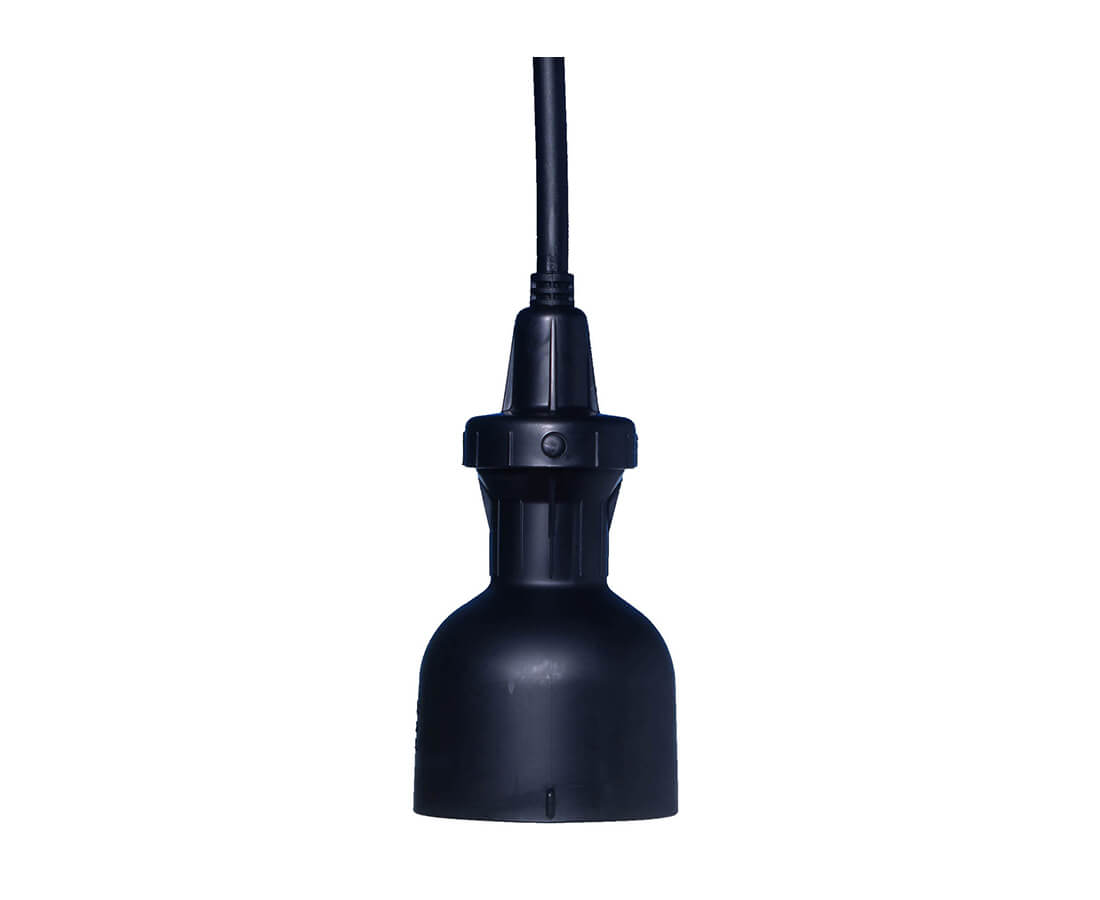

ライフリミッタ 避雷器切り離し装置

• LL-1
• 劣化した避雷器を自動的に切り離し、系統の地絡事故を防ぐ

劣化表示器

• RH-23
• 配電用機材の劣化又は故障を、昼夜を問わず目視で確認

避雷器簡易試験機

SPDチェッカー

• AT-2KH
• 1500VまでのSPD（避雷器）の簡易チェッカー

アレスタチェッカー

• AT−6P2A
• 6.6kV配電用避雷器・避雷装置及び1500Vの直流用避雷器試験器

高電圧アレスタチェッカー

• AT-Hシリーズ
• 最大DC100kVまでの避雷器の動作開始電圧を測定

配電用避雷器　選定一覧

構造	公称電圧	定格電圧	公称放電電流	直列ギャップ	絶縁容器	汚損試験		形式	規格
単相	3.3kV	4.2kV	2.5kA	直列ギャップ付	磁器がいし形	一般用	0.06㎎／㎠	GL-B3G-T, GL-B3G	JEC-2374
						重耐塩用注1）	0.50㎎／㎠	GL-B3DG5-T, GL-B3DG5	JEC-2374
						屋内用	ー	GLI-3G	ー
			5kA	直列ギャップ付	磁器がいし形	一般・耐塩共用	0.35㎎／㎠	GL-B3SG-T, GL-B3SG	JEC-2374
						重耐塩用注1）	0.50㎎／㎠	GL-B3SDG5-T, GL-B3SDG5	JEC-2374
			10kA	ギャップレス	磁器がいし形	一般・耐塩共用	0.35㎎／㎠	GLS-B3D-N	JEC-2374
						屋内用	ー	GLS-B3D-T, GLS-3M（据置）	JEC-2374
	6.6kV	8.4kV	2.5kA	直列ギャップ付	磁器がいし形	一般用	0.06㎎／㎠	GL-B6G-T, GL-B6G	JEC-2374
						耐塩用	0.35㎎／㎠	GL-B6DG2-T, GL-B6DG2	JEC-2374
						重耐塩用注1）	0.50㎎／㎠	GL-B6DG5-T, GL-B6DG5	JEC-2374
						屋内用	ー	GLI-6G	JIS C 4608
			5kA	直列ギャップ付	磁器がいし形	一般・耐塩共用	0.35㎎／㎠	GL-B6SG-T, GL-B6SG	JEC-2374
						重耐塩用注1）	0.50㎎／㎠	GL-B6SDG5-T, GL-B6SDG5	JEC-2374
						屋内用	ー	GLI-6SG	JIS C 4608
			10kA	ギャップレス	ポリマー形	一般・重耐塩共用注1）	0.50㎎／㎠	MPGLS-B6D	JEC-2374
						屋内用	ー	MPGLSI-B6, MPGLSI-B6-S（据置）	JEC-2374
					磁器がいし形	一般・耐塩共用	0.35㎎／㎠	GLS-B6D-N	JEC-2374
						屋内用	ー	GLS-B6D-T, GLS-6M（据置）	JEC-2374
	22kV	28kV	2.5kA	ギャップレス	ポリマー形	一般・重耐塩共用注1）	0.50㎎／㎠	MPGL-B28D	JEC-2374
					磁器がいし形	一般用	0.06㎎／㎠	GL-B28AJ	JEC-2374
						耐塩用	0.35㎎／㎠	GL-B28AD	JEC-2374
			5kA	ギャップレス	ポリマー形	一般・重耐塩共用注1）	0.50㎎／㎠	MPGL-B28SD	JEC-2374
					磁器がいし形	一般用	0.06㎎／㎠	GL-B28SJ	JEC-2374
						耐塩用	0.35㎎／㎠	GL-B28SD	JEC-2374
			10kA	ギャップレス	ポリマー形	一般・重耐塩共用注1）	0.50㎎／㎠	MPGLS-B28D	JEC-2374
						屋内用	ー	MPGLSI-B28-S	JEC-2374
	33kV	42kV	2.5kA	ギャップレス	ポリマー形	一般・重耐塩共用注1）	0.50㎎／㎠	MPGL-B42D	JEC-2374
			5kA	ギャップレス	ポリマー形	一般・重耐塩共用注1）	0.50㎎／㎠	MPGL-B42SD	JEC-2374
					磁器がいし形	一般用	0.06㎎／㎠	GL-B42SJ	JEC-2374
						耐塩用	0.35㎎／㎠	GL-B42SD	JEC-2374
			10kA	ギャップレス	ポリマー形	一般・重耐塩共用注1）	0.50㎎／㎠	MPGLS-B42D	JEC-2374
						屋内用	ー	MPGLSI-B42-S	JEC-2374
三相一体	3.3kV	4.2kV	2.5kA	直列ギャップ付	磁器がいし形	屋内用	ー	CA-3H	ー
			5kA			屋内用	ー	CA-3SH	ー
	6.6kV	8.4kV	2.5kA			屋内用	ー	CA-6H	JIS C 4608
			5kA			屋内用	ー	CA-6SH	JIS C 4608

• 注1）JEC規格では汚損区分0.35㎎／㎠までとなっておりますが、当社独自の試験で0.5㎎／㎠の汚損仕様に対応したものを重耐塩用としています。
