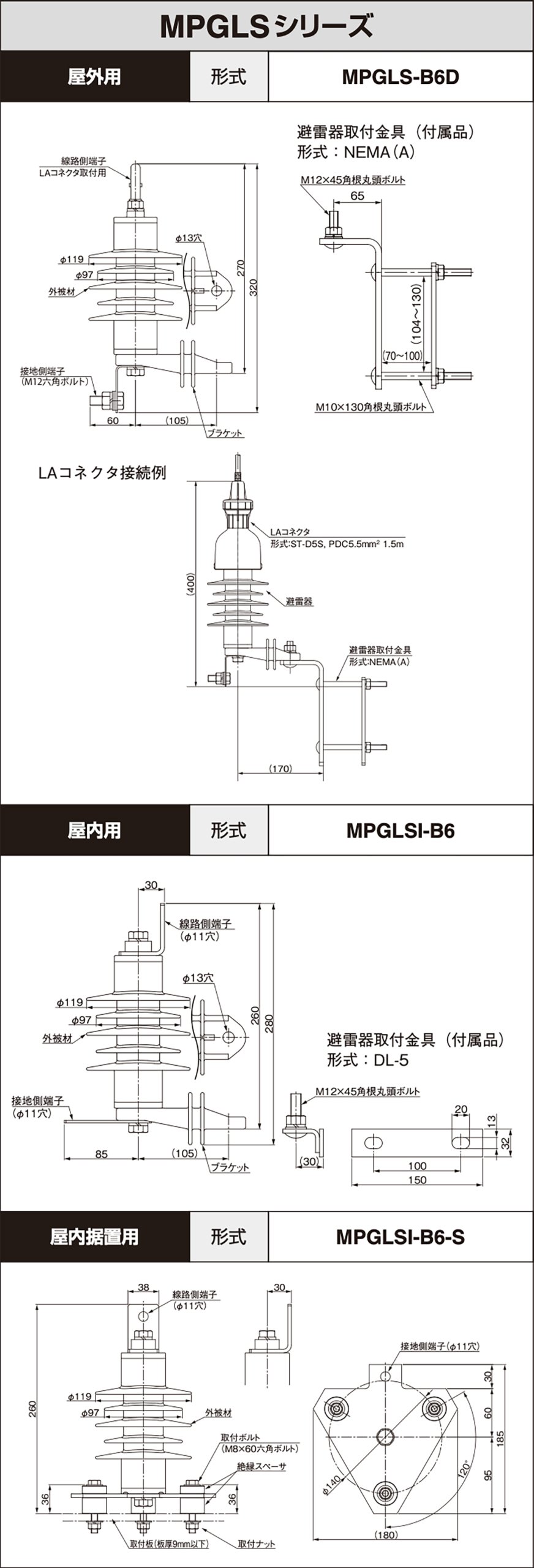

MPGLS-B6D, MPGLSI-B6, MPGLSI-B6-S
定格電圧(50Hzまたは60Hz) | 8.4kV | |
---|---|---|
公称電圧 | 6.6kV | |
公称放電電流 | 10kA | |
動作開始電圧 | 14.3kV以上 | |
商用周波耐電圧( 外被のみ) | 22kV | |
雷インパルス耐電圧(外被のみ) | 60kV | |
制限電圧 | 1/2.5μs,10000A | 36kV以下 |
8 /20μs,10000A | 33kV以下 | |
30/80μs,1000A | 33kV以下 | |
雷サージ動作責務 | 8/20μs,10000A | 同・逆極性 各5回 |
開閉サージ放電耐量 | クラスD | 異常なし |
熱安定性評価 | 異常なし | |
放圧 | 40kA | |
汚損試験(等価塩分付着密度0.5mg/cm2)注1) | JEC-2374準拠 | |
質量 | 約2kg (MPGLSI-B6-Sのみ約2.5kg) |
|
使用状態 | 周囲温度-20℃~+40℃ 標高1000m以下 |
