信号回線用SPD・避雷器
放送回線用SPD
放送回線用SPD
SL-GZ110J
国土交通省 公共建築工事標準仕様書 適合品
国土交通省 建築設備設計基準 適合品
JIS C 5381-21 対応
総合カタログ
該当ページ
(電子カタログ形式)
仕様書
(PDF 216.9 KB)
保守点検共通事項
(PDF 981.6KB)
特長
1. スピーカー回路(ハイインピーダンス用)に対応
2. DINレール対応
3. プラグインタイプ(点検、交換容易)
4. SPD機能表示付き
LEDランプが消灯し交換時期をお知らせすることにより、容易に点検できます。(別売品使用時 LED点灯用電源 形式:SL-205A)
5. RoHS規制物質対応

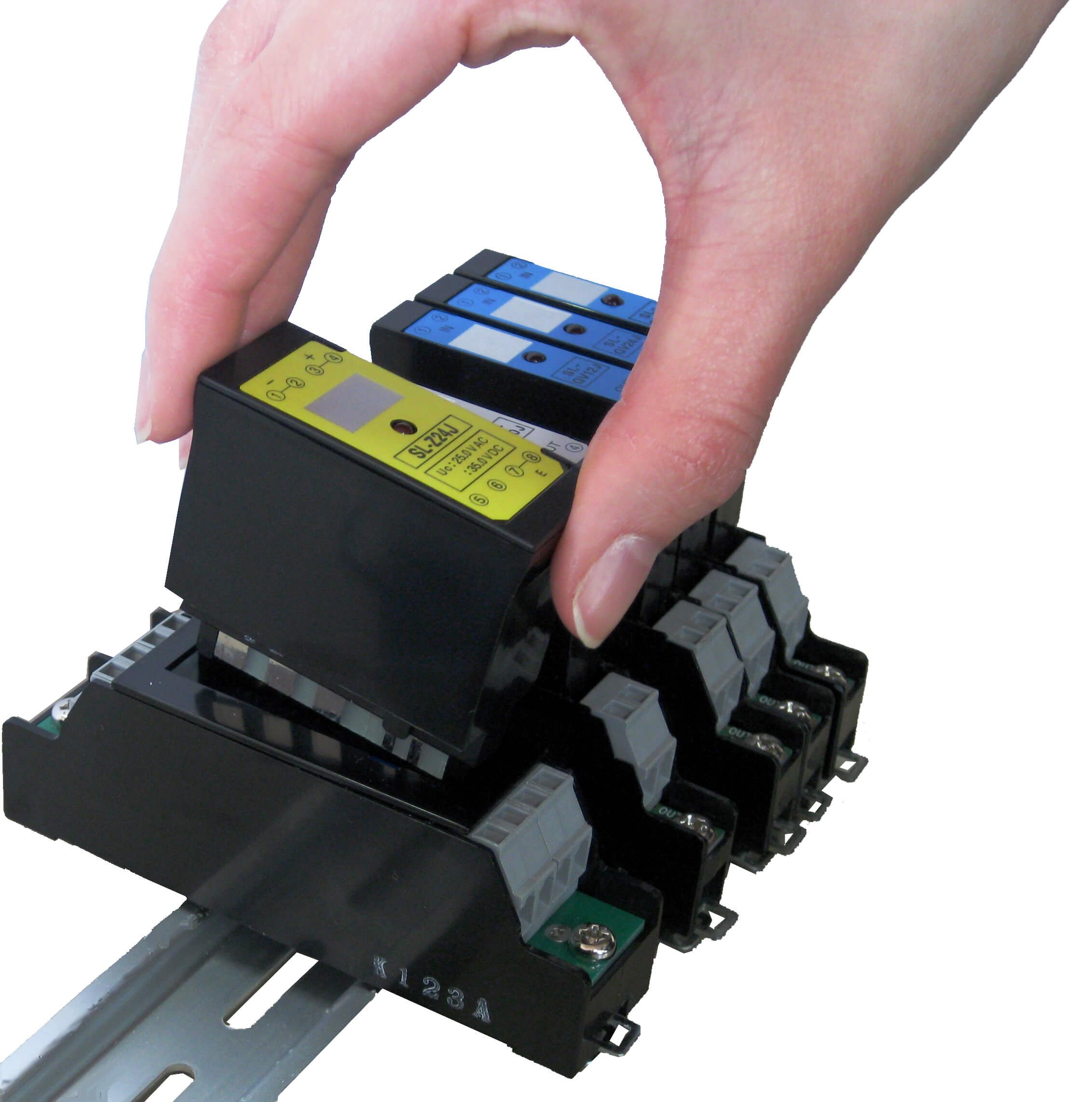

交換しやすいプラグインタイプ

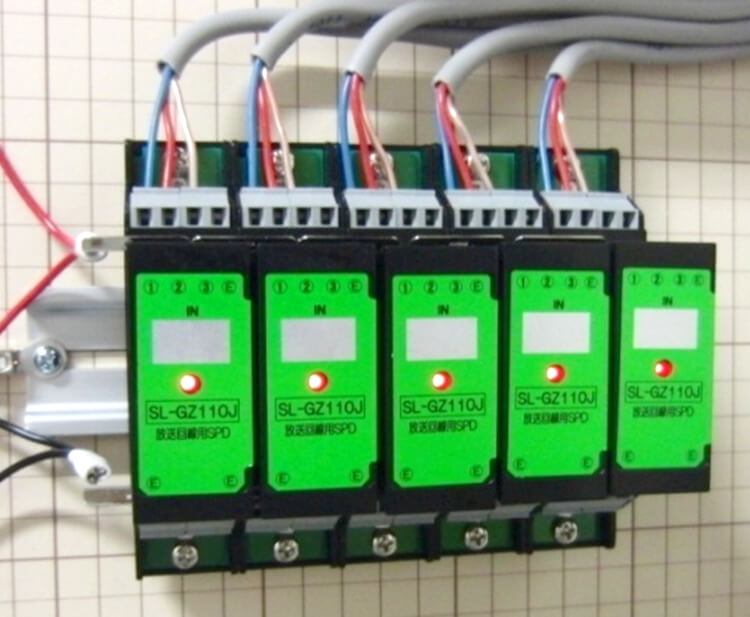

設置例
形式
SL-GZ110J
※200V用については別途お問い合わせください。
特性表
形式
最大連続
使用電圧 Uc
定格電流
注1)
電圧防護レベル Up
注2)
残留電圧
注2)
インパルス耐久性
注3)注4)
静電容量
注5)
線 間
対 地 間
C2
(8/20μs)
D1
(10/350μs)
SL-GZ110J
110V AC
15A
1000V以下
1000V以下
800V
10kA
1kA
10pF以下
注1)
使用電線サイズの仕様に合わせた電流容量でご使用ください。
注2)
8/20μs:5kA短絡回路電流印加時(C2)、10/350μs:0.5kA短絡回路電流印加時(D1)
注3)
2線合計での表記ですので、各ライン(1線)の値は表記値の1/2になります。
注4)
カテゴリC2、D1に対応。インパルス耐久性 C2:8/20μs 10kA(正負・各5回・計10回)、 D1:10/350μs 1kA(正負・各1回・計2回)
注5)
条件:1MHz、1Vrms時(測定箇所線間)、参考値
用途
スピーカー回路(ハイインピーダンス用)

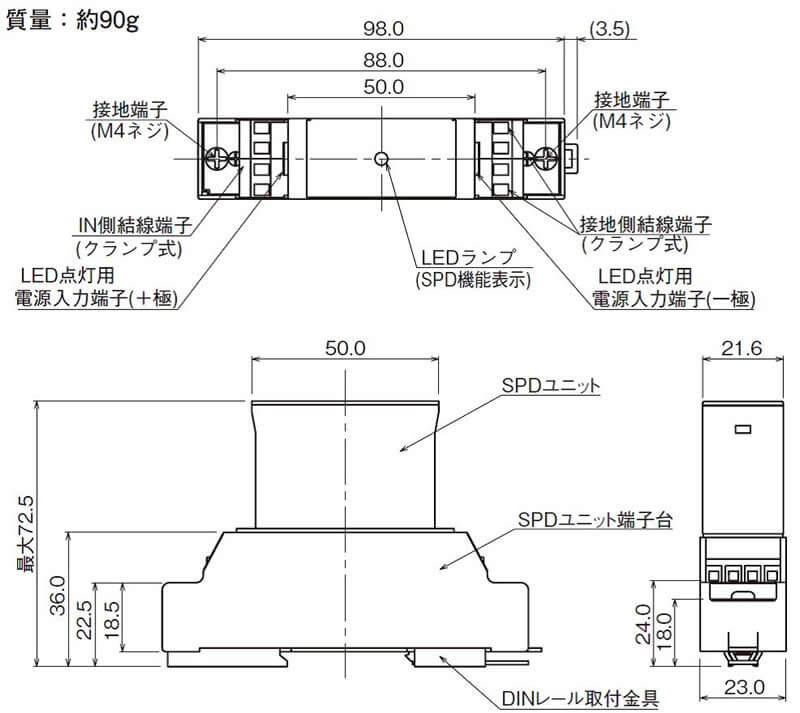

外形寸法図
別売品
LED点灯用電源
SL-205A
SL-205A
信号回線用SPD・避雷器のSPD機能表示用の専用電源
