>> P.177

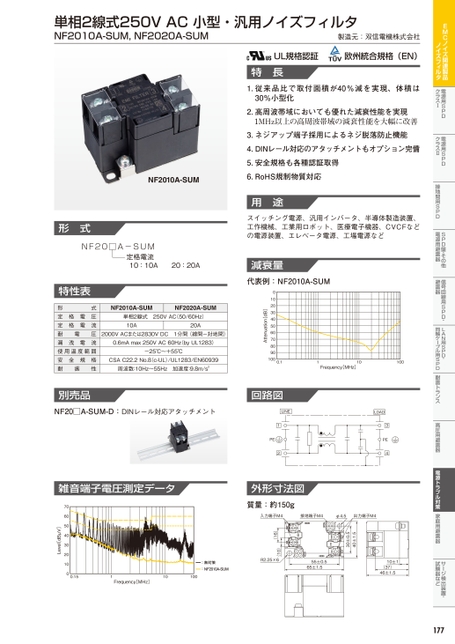

EMCノイズ関連製品ノイズフィルタ177単相2線式250VAC小型・汎用ノイズフィルタNF2010A-SUM,NF2020A-SUM製造元:双信電機株式会社UL規格認証欧州統合規格(EN)特長1.従来品比で取付面積が40%減を実現、体積は30%小型化2.高周波帯域においても優れた減衰性能を実現1MHz以上の高周波帯域の減衰性能を大幅に改善3.ネジアップ端子採用によるネジ脱落防止機能4.DINレール対応のアタッチメントもオプション完備NF2010A-SUM5.安全規格も各種認証取得6.RoHS規制物質対応用途スイッチング電源、汎用インバータ、半導体製造装置、工作機械、工業用ロボット、医療電子機器、CVCFなどの電源装置、エレベータ電源、工場電源など減衰量代表例:NF2010A-SUM0.11FrequencyMHz]101000102030405060708090100Attenuation[dB]回路図LINEPE12外形寸法図質量:約150gLOAD3PE440±1.530±0.555±0.565±1.510±1(37)46±1.5(16)(10)R2.25×6入力端子M4接地端子M4φ4.5出力端子M4形式NF20□A-SUM定格電流10:10A20:20A特性表電電電格格式形圧定流定圧耐漏流使用温度範囲格安耐性洩電全規振NF2010A-SUMNF2020A-SUM単相2線式250VAC(50/60Hz)10A20A2000VACまたは2830VDC1分間(線間ー対地間)0.6mAmax250VAC60HzbyUL1283)-25℃〜+55℃CSAC22.2No.8(c-UL)/UL1283/EN60939周波数:10Hz〜55Hz加速度:9.8m/s2別売品NF20□A-SUM-D:DINレール対応アタッチメント0.151FrequencyMHz]10100::無対策NF2010A-SUM706050403020100Level[dBμV]雑音端子電圧測定データ
| <
|
> |
>>
