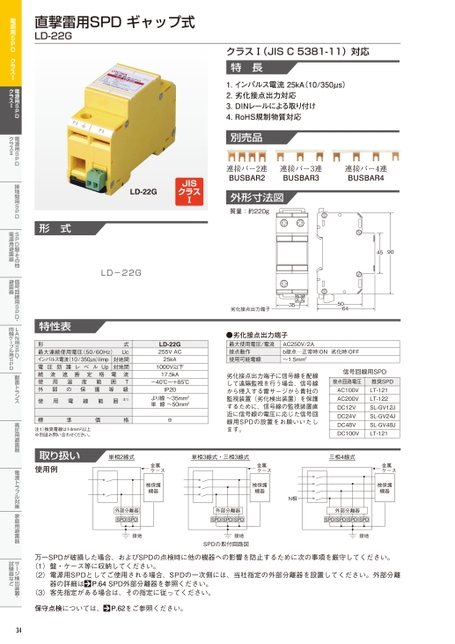

電源用SPDクラスⅠ接地間用SPD耐雷トランス信号回線用SPD・避雷器電源トラブル対策電源用SPDクラスⅡSPD盤・その他電源用避雷器高圧用避雷器LAN用SPD・同軸ケーブル用SPD家庭用避雷器サージ検出装置・試験器などクラスⅠ(JISC5381-11)対応特長1.インパルス電流25kA,50kA(10/350μs)2.劣化接点出力対応3.DINレールによる取り付け4.RoHS規制物質対応別売品連接バー2連BUSBAR2連接バー3連BUSBAR3連接バー4連BUSBAR4外形寸法図質量:約220g4590劣化接点出力端子355064●劣化接点出力端子最大使用電圧/電流接点動作使用可能電線AC250V/2Ab接点…正常時:ON劣化時:OFF〜1.5mm2劣化接点出力端子に信号線を配線して遠隔監視を行う場合、信号線から侵入する雷サージから貴社の監視装置(劣化検出装置)を保護するために、信号線の監視装置直近に信号線の電圧に応じた信号回線用SPDの設置をお願いいたします。信号回線用SPD接点回路電圧AC100VAC200VDC12VDC24VDC48VDC100V推奨SPDLT-121LT-122SL-GV12JSL-GV24JSL-GV48JLT-121直撃雷用SPDギャップ式LD-22G,LD-25G電源用SPDクラスⅠLD-22GJISクラスⅠインパルス電流(Iimp):25kA:50kA25形式LD-2□G特性表形最大連続使用電圧(50/60Hz)インパルス電流(10/350μs)電続使外温の保IimpUp式Uc対地間対地間電流T囲用郭ベルレ断範圧防護定格流遮度護等級使用電線範囲注1)注1)推奨電線は14mm2以上LD-22GLD-25G255VAC25kA50kA1000V以下4000V以下17.5kA4kA-40℃〜+85℃IP20より線〜35mm2単線〜50mm2取り扱い使用例単相2線式単相3線式・三相3線式三相4線式金属ケース被保護機器外部分離器SPDSPD接地金属ケース被保護機器N相金属ケース被保護機器外部分離器SPDSPDSPD接地SPDの取付回路図外部分離器SPDSPDSPDSPD接地万一SPDが破損した場合、およびSPDの点検時に他の機器への影響を防止するために次の事項を厳守してください。(1)盤・ケース等に収納してください。(2)電源用SPDとしてご使用される場合、SPDの一次側には、当社指定の外部分離器を設置してください。外部分離器の詳細はP63SPD外部分離器を参照ください。(3)客先指定がある場合は、その指定に従ってください。保守点検については、P61をご参照ください。34
| <
|
> |
>>
